1．項目在實施前，按照要求對太陽能供暖系統與建筑保溫圍護進行相結合的科學設計，達到節能建筑標準。

2. 提供冬季采暖部分供熱量，達到部分節能的目的。太陽能系統冬季提供的熱量一般為采暖季總共耗熱量的50%左右，其所占比例的大小根據用戶建筑形式、建筑熱負荷、初投資及用戶的使用情況等條件酌情考慮的。

3．本系統考慮到采暖的季節性，因而確定的設計原則是：在采暖期，太陽能供熱采暖系統主要用于采暖，同時提供少量的生活熱水；在非采暖期，太陽能供熱采暖系統為住宅提供生活熱水，做到全年綜合利用，從而使整個系統產生更大的經濟效益。

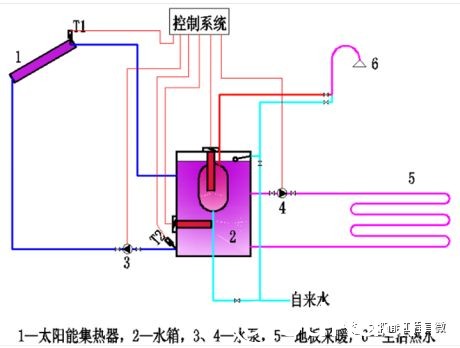

圖1-1 太陽能+低谷電輔熱供熱采暖系統原理圖

該系統由太陽能集熱器、儲熱水箱（含電加熱器）、循環管路、控制系統、末端采暖系統、常規熱源輔助供熱設備等組成。

系統供熱部分主要由兩部分構成：太陽能集熱部分、常規熱源供熱設備。住宅采暖和熱水需求熱量由太陽能集熱器和常規熱源供熱設備提供。冬季，太陽能提供部分采暖熱量需求，太陽能和常規熱源供熱設備均同時工作，白天供暖幾乎靠太陽能，晚上可以靠谷電加熱供熱或者儲熱；春夏秋，晴天，太陽能系統提供全部熱水需求熱量，連續陰天，由常規熱源提供熱水熱量需求。

太陽能循環系統采用開式-排空-溫差強制循環系統。天氣晴好的情況下，白天優先利用太陽能供暖，低谷電時段開啟電加熱供熱并為水箱蓄熱。

儲熱水箱內置換熱器，利用自來水壓力頂水使用熱水，同時保證生活用水水質。

（1）集熱溫差循環控制

太陽能循環系統采用溫差強制循環，即當太陽能集熱器最高點溫度T1與采暖水箱水溫T2的差值高于設定溫度△T1，即T1－T2≥△T1（5-10℃），啟動太陽能集熱循環泵P1；當T1－T2≤△T2（1-4℃）時，停止太陽能集熱循環泵P1，即溫差強制循環。

（2）輔助電加熱控制

冬季，當太陽能滿足不了使用的需求，則采用輔助電加熱裝置。輔助電加熱控制啟用定時加熱，低谷電時段開啟蓄熱水箱內電加熱為系統供熱和水箱蓄熱。

春夏秋，晴天，太陽能系統提供全部熱水需求熱量，連續陰天，由電加熱提供熱水熱量需求。

（3）室溫控制

根據室溫要求，控制器自動啟停采暖循環泵，保證采暖舒適度。室溫可以分時段和運行模式人工設定，也可以利用與云監控平臺連接，利用手機app控制或平臺智能控制，從而實現智能化和行為節能。

設有“自動模式/節能模式/上班模式”三種模式取暖工作方式供用戶選擇。以下為散熱器或風盤末端的控制策略，對于低溫地板輻射采暖末端，應減小溫度調節范圍。

①自動模式：打開開關，在水箱溫度大于等于40℃時；當實際室內環境溫度低于設置環境溫度2℃時，啟動循環泵持續運行；當實際室內環境溫度大于等于設置環境溫度時，循環泵停止運行。如果水箱溫度低于40℃時禁止循環泵運行。

②節能模式：在打開開關時，當水箱溫度大于等于40℃時，室內環境溫度低于時段規定值1度時，循環泵啟動運行 ，高于時段規定值1℃時停止運行。

③上班族模式：與節能模式的工作方式相同，循環泵按下列的上班模式的“時段溫度—環境溫度”表所列的狀態工作。

④防凍功能：只要電源有電，并且處于關機狀態，只要室內環境溫度≤2℃時，水泵運行，當室內環境溫度≥7℃時，循環泵運行停止，如果水箱溫度低于8℃時開始加熱，升到12℃時停止加熱。

（4）采暖供水溫度控制

為了實現不同采暖系統末端和室外環境變化，系統設置溫度控制單元調節供水溫度。末端為散熱器時，供水溫度初始設定溫度為55℃；風機盤管時，設定為50℃；地暖時，設定為45℃。供水溫度可根據建筑保溫情況及室外環境溫度在35-70℃范圍內調節。

（5）云監控平臺遠程監控（可選配）

控制器帶有485通訊接口，可以與云監控平臺連接，利用手機app人工開關機、設定控制參數。在運行一段時間后，可以根據用戶需求情況并結合環境溫度變化，智能優化控制參數，設置合理蓄熱量，從而實現智能化，節能運行
